Как выбрать угол скоса кромки для сварки толстого металла?

Выбор угла скоса кромки — это не произвольное решение сварщика, а инженерная задача, от которой напрямую зависит качество, экономичность и прочность будущего шва. Неправильный угол может привести к непровару корня шва, прожогу или, наоборот, к избыточному расходу дорогостоящего присадочного материала.

Для толстого металла (обычно от 5-6 мм и выше) сварка без разделки кромок практически не применяется, так как невозможно обеспечить провар на всю толщину за один проход. Угол скоса (или угол разделки) формирует так называемое «угол раскрытия», который должен обеспечить три ключевых условия: доступ дуги к корню шва, место для присадочного металла и формирование правильного валика.

Основные факторы, влияющие на выбор угла

Универсального угла не существует. Выбор зависит от совокупности нескольких параметров:

1. Толщина металла: Это главный фактор. Чем толще металл, тем больше должен быть угол раскрытия, чтобы сварщик мог видеть и контролировать сварочную ванну в глубине стыка.
2. Способ сварки:
   • Ручная дуговая сварка (MMA / РДС): Требует большего угла раскрытия (обычно 60° ± 5°), так как электрод и сварочная ванна имеют значительный объем, а обзор ограничен.
   • Автоматическая сварка под флюсом (SAW) или в среде защитных газов (MIG/MAG): Позволяет использовать меньший угол (45° – 55°), поскольку процесс более стабилен, а горелка обычно тоньше, что обеспечивает лучший обзор.
   • Аргонодуговая сварка (TIG): Часто требует самого малого угла (30° – 45°), так как сварочная ванна очень компактная, а присадочная проволока подается отдельно.

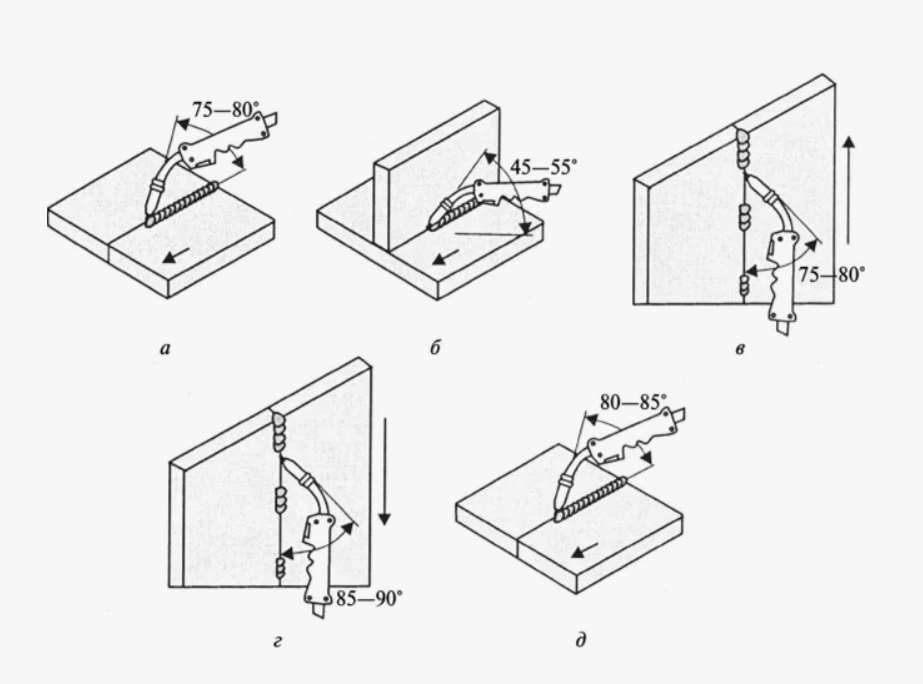

3. Положение шва в пространстве: Угол может незначительно корректироваться в зависимости от того, варите вы в нижнем, горизонтальном или вертикальном положении, чтобы обеспечить удержание расплавленного металла.
4. Требования нормативной документации: Самый надежный способ — следовать стандартам. В России основным документом является ГОСТ 5264-80 (для ручной дуговой сварки) и ГОСТ 14771-76 (для сварки в защитных газах). В этих стандартах для каждого типа соединения (V-образный, X-образный и т.д.) четко прописаны все параметры, включая угол скоса.

Типовые значения и их применение

Вот общепринятые в промышленности значения, которые служат хорошей отправной точкой:

• Угол скоса 30° – 45°:

  • Применение: Относительно тонкий металл (до 12-15 мм), автоматическая и полуавтоматическая сварка.
  • Особенности: Обеспечивает хороший провар при минимальном объеме наплавленного металла. Экономит время и материалы.

• Угол скоса 45° – 60°:

  • Применение: Самый распространенный вариант для ручной дуговой сварки металла средней толщины (10-25 мм).
  • Особенности: Является «золотой серединой». Обеспечивает достаточный доступ для электрода и хороший контроль над формированием шва с обеих сторон.

• Угол скоса 60° – 75°:

  • Применение: Толстый металл (свыше 25-30 мм), особенно при многопроходной сварке.
  • Особенности: Большой угол раскрытия необходим, чтобы обеспечить доступ к корню шва и разместить несколько слоев наплавленного металла. Это самый трудоемкий и материалоемкий вариант.

Важный сопутствующий параметр: Притупление

При выборе угла нельзя забывать о притуплении — нескошенной части кромки у корня шва. Обычно оно составляет 1-3 мм. Притупление необходимо для двух целей:

1. Предотвращение прожога: Оно служит «подпоркой», которая не дает дуге проплавить металл насквозь в самом начале сварки.
2. Контроль корня: По мере сварки притупление расплавляется последним, формируя качественный обратный валик с обратной стороны соединения.

Итоговый алгоритм выбора

1. Определите толщину свариваемого металла и способ сварки.
2. Найдите в проектной документации или чертеже тип разделки кромок. Если чертежа нет, ориентируйтесь на стандарты (ГОСТ).
3. Для ручной сварки толстого металла (10-25 мм) смело выбирайте угол 60°.
4. Для автоматической сварки того же металла рассмотрите возможность уменьшения угла до 45-50° для экономии материалов.
5. Всегда контролируйте не только угол, но и зазор между кромками (обычно 2-3 мм) и притупление (1-2 мм), так как они работают в связке с углом для обеспечения качественного провара.
