Трубный узел у насоса после сварки: что проверить перед присоединением

При сборке трубной обвязки производственной линии до сварки последний участок трубы подходил к насосу, а после остывания между фланцами появился перекос. Болтами его ещё можно стянуть, но тогда часть усилия уйдёт в корпус агрегата. Такое соединение скрывает дефект сборки вместо его устранения.

Проверка трубного узла после сварки нужна до окончательного присоединения к насосу. Её предмет — геометрия готового участка, работа опор, чистота и подтверждение выполненных проверок. Это отдельная задача: хороший сварной шов ещё не доказывает, что весь узел установлен без недопустимого воздействия на оборудование.

Сначала определить состояние, в котором принимают узел

Положение трубы зависит от того, закреплены ли опоры, сняты ли временные приспособления и остыл ли металл. Сравнивать геометрию при разных условиях бесполезно. В документации приёмки отмечают состояние участка, предусмотренное проектом и технологией работ.

До осмотра собирают чертёж трассы, сведения об опорах и требования к присоединению. Если положение патрубка уточнялось на объекте, изменение должно быть согласовано. Сварщик не определяет допустимость новой трассы только по возможности выполнить соединение.

Не использовать агрегат как сборочный упор

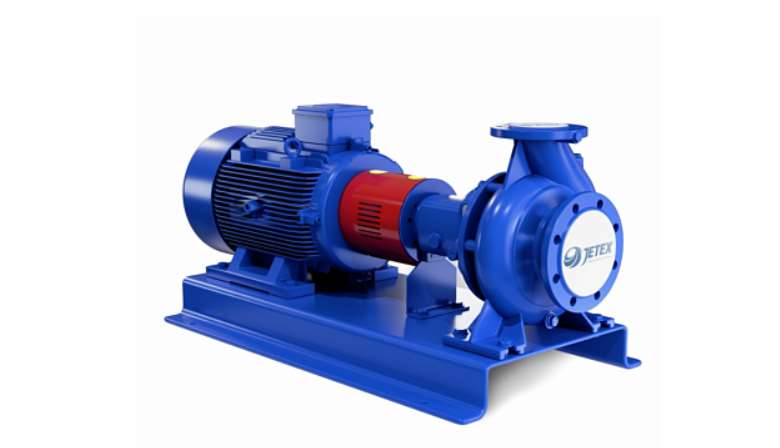

Узел готовят так, чтобы его положение обеспечивалось собственной конструкцией крепления. Корпус насоса не должен заменять опору или приспособление для выправления трубы. Для оборудования, такого как консольные насосы JETEX KH, требования к патрубкам берут из документации конкретного исполнения, а не из общего представления о прочности чугунного корпуса.

Проверить геометрию после остывания металла

При сварке металл нагревается и затем остывает, поэтому итоговое положение узла может отличаться от предварительной сборки. Контроль проводят на этапе, заданном технологией. Если труба удерживалась временной оснасткой, её влияние также учитывают при оценке результата.

Сопоставляют положение присоединительных поверхностей и осей с чертежом. Проверяют, не требует ли совмещение силового притягивания, не мешают ли арматура и соседние участки. Допуски назначает документация; универсальный зазор или допустимый перекос для всех насосов указывать неверно.

Различать отверстия и плоскости фланцев

Возможность вставить крепёж не подтверждает параллельность уплотнительных поверхностей и правильность положения трубы. Отверстия имеют свой запас по сборке. Если ориентироваться только на них, можно не заметить перекос, который проявится при затяжке.

Неудачное положение последнего участка исправляют согласованным способом. Самовольная подрезка, нагрев или изменение крепления рядом с агрегатом способны создать новую проблему. После исправления повторяют относящиеся к нему проверки, а не ограничиваются осмотром места переделки.

Сопоставить фактические опоры со схемой

Даже правильно изготовленная труба изменит положение, если её масса распределена иначе, чем предусмотрено. Осматривают места крепления, состояние контактных поверхностей и наличие всех предусмотренных элементов. Особое внимание уделяют тяжёлой арматуре рядом с насосом.

Временная подпорка может удерживать узел во время сборки, но её нельзя молча считать постоянной опорой. Порядок замены или снятия таких элементов задаётся технологией. Состояние, при котором проведён контроль, должно соответствовать документированному этапу готовности.

Отдельно рассмотреть компенсатор

Гибкий элемент не делает любой монтаж безопасным для патрубка. Для компенсатора важны его назначение, направление перемещения, крепления и предусмотренные ограничения. В зависимости от конструкции и схемы давление также создаёт усилия, которые должны восприниматься предусмотренными элементами.

Если компенсатор добавили на объекте ради устранения несоосности, решение передают проектировщику. Наличие мягкой вставки не подтверждает, что причина перекоса устранена. Сначала проверяют допустимость самой изменённой схемы.

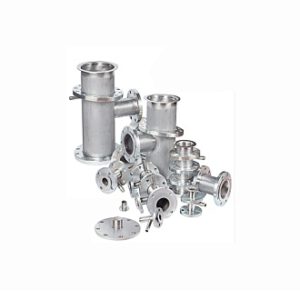

Коллекторы и элементы обвязки из каталога JETEX. Иллюстрация не показывает результат контроля сварки конкретного узла.

Разделить качество шва и чистоту полости

Контроль сварного соединения проводят в объёме, установленном для данного трубопровода. Записи должны относиться к фактическому узлу и выполненным швам. Общий документ подрядчика без привязки к участку не показывает, какой именно стык проверяли.

Отдельная задача — отсутствие внутри посторонних предметов и загрязнений, возникших при изготовлении. Окалина, обрезки и оставленные сборочные материалы способны попасть в оборудование. Очистку, промывку и временную защиту присоединений выполняют по принятой технологии с учётом требований насоса.

Не заменять промывку первым рабочим пуском

Прокачка грязного участка через насос не является универсальным способом очистки. Схему подготовки трубопровода согласуют заранее: нужно понимать, куда пойдут загрязнения и какие элементы попадут под их воздействие. Временные устройства после работ учитывают и приводят систему к предусмотренной рабочей конфигурации.

Согласовать испытания и границы проверяемого участка

До испытания трубопровода выясняют, какие аппараты включены в участок и допустимы ли для них выбранные условия. Испытательное воздействие, разрешённое трубе, нельзя автоматически переносить на насос, прибор или арматуру. Границы и способ отделения оборудования отражают в программе.

После подготовки участка проверяют относящиеся к нему документы и фактическое состояние. Если после испытания меняли стык или опору, прежний результат не следует автоматически распространять на переделку. Необходимость повторного контроля определяют по характеру изменения и требованиям работ.

Передать узел монтажнику с проверяемым состоянием

Перед окончательным подключением фиксируют положение трубы, состояние постоянных опор и завершённые проверки. В записи отмечают изменения трассы, очистку и результаты предусмотренных испытаний. Незакрытые замечания перечисляют по местам, а не общей фразой о необходимости доработки.

После присоединения оценивают предусмотренные признаки влияния трубопровода на агрегат. Например, изменение результатов контроля положения валов требует разобраться с причиной. Однако отсутствие заметного смещения само по себе не является измерением всех сил и моментов на патрубке.

Приёмка заканчивается передачей конкретного узла в известной конфигурации. Если для соединения вновь потребовалось подтянуть трубу крепежом, возвращаются к геометрии и опорам. Исправленная запись в акте не устраняет механическое усилие в собранной обвязке.
